BMS1675鋰離子電池管理系統

來源：智源聯合關鍵詞：發布時間：2022-08-08 15:37:36

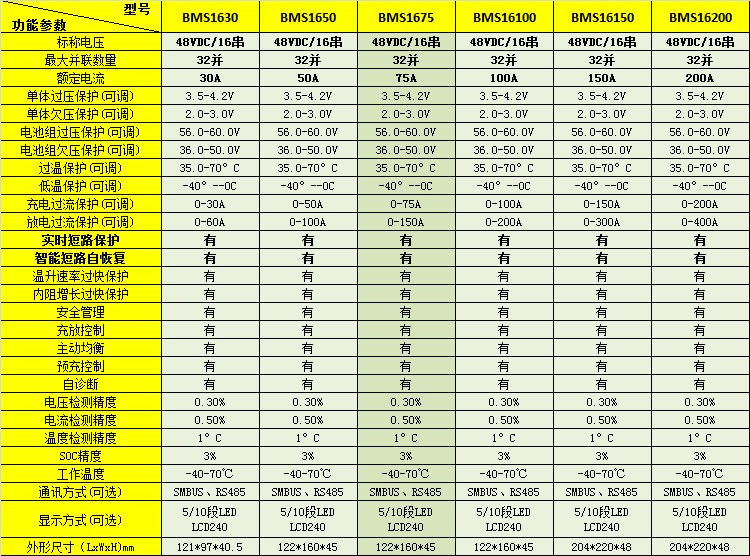

BMS1675系統參數

概要

BMS1675鋰離子電池管理系統是一款智能電池管理系統，適用于管理3-16節鋰離子電池。

主要特點：

內置智能電池管理系統（SBS1.1），可編程電壓/電流/容量/溫度等各種參數。
內置電池電化學特性模型和內阻跟蹤技術實現電池電量的準確計量。
實時有源電池平衡技術，高效實現電池平衡，延長電池壽命，增加電池組可用容量。
智能保護算法實現電池的過充/過放/過溫/過流/短路/內阻突變/溫升突變等各種保護。
電池閉鎖控制，滿足煤礦井下環境的安全邏輯要求。
SMBUS 通訊接口，可以實現與各種智能終端/用電設備/監控系統的無縫對接。
配置有電量指示燈，可選配 2.4 寸彩色液晶顯示器和 LED 顯示器，電池信息全面顯示。
可選隔離 485 接口，適配上位管理系統。

技術參數

管理系統電氣參數：

控制電路工作電流（SMBUS 通訊和檢測保護正常工作，Vcell=3.6V）：0.4mA
控制電路待機電流（發貨模式，檢測保護正常工作，Vcell=3.6V）：0.085mA
控制電路休眠電流（檢測保護停止工作，Vcell小于2.7V）：0.001mA
單體電池電壓范圍：2.5V-4.5V
主回路額定電流：75A（DC1）
顯示器：2.4 寸 65K 色彩色，分辨率 320x240（外形尺寸 75x58x20）
顯示器工作電壓：12V-58V
顯示器工作電流：10mA@20V

電池組參數：

電池組標稱容量：1AH-327AH
電池組標稱電壓：(3-8) x 3.2V
電池組最高充電電壓：(3-8) x 3.65V
電池組最低放電電壓：(3-8) x 2.5V

使用環境：環境溫度 -25 度到+70 度。
印刷電路硅膠涂覆，適合潮濕、水汽、鹽霧等嚴酷的工業環境。
外形尺寸： L x W x H = 121mm x 97mm X 40.5mm

管理系統功能介紹

電池平衡：電源模塊采用有源全天時均衡。管理系統可以配置平衡功能，根據使用需求在充電或放電或待機工作狀態可以將平衡功能禁止。
電池保護：

充電電流保護：充電電流保護分為 1級、2級、3級。
放電電流保護：放電電流保護分為過載、過流和短路保護三個等級。
電壓保護：?jiǎn)误w電池充電過壓/放電欠壓；電池組充電過壓/放電欠壓。
溫度保護：電池充電超溫保護；充電低溫禁止；電池放電超溫保護。

故障報警：

充電保護失效：管理系統檢測到充電保護電路失效，則啟動指示報警。
放電保護失效：管理系統檢測到放電保護電路失效，則啟動指示報警。
溫度檢測線斷線報警：任何一節電池的溫度檢測線斷開，溫度檢測線斷線報警。
電壓檢測線斷線報警：任何一節電池的電壓檢測線斷開，電壓檢測線斷線報警。
單體電池電壓不均衡：任意兩節單體電池壓差超過設定閾值時，電池不均衡報警。
電流測量故障：管理系統電流測量模塊發生故障時，電流測量故障報警。
內阻增長報警：電池內阻增長過大時，內阻增長報警。
內阻增長率報警：電池內阻增長率過快時，內阻增長率報警。
溫升速率報警：當電池溫升過快時，溫升速率報警。

預充電：當電池電壓低于預充閾值時，管理系統將關閉充電回路，開通預充回路。或者當電池溫度低于預充閾值時，管理系統將關閉充電回路，開通預充回路。預充電流通常遠低于正常充電電流，不會對放空的電池造成損害。
電量計量：電源模塊在充放電過程中采用了庫侖計，并采用內阻跟蹤技術，準確測量電池充放電電量和開路電壓OCV，根據電池的化學特性、阻抗信息等內容，不斷修正估算電量。能夠準確計量剩余容量（Remanining Capacity）。
電池閉鎖：當電池閉鎖開關斷開時，電池管理系統的保護開關同時斷開，電池處在待機狀態。此時，電源模塊既不能充電，也不能放電。
運行狀態信息顯示：
管理系統標配5個電量指示 LED 燈和一個故障指示燈。另外可選配 DXP01 或 DXP240-003。
DXP01 顯示器配備有20個 LED 燈，其中10個用于電量指示，另外10個對應10種報警信息，分別是：電池開關狀態、充電指示狀態、充電過壓、放電欠壓、過流保護、過溫保護、保護電路失效、電壓檢測線斷、溫度檢測線斷、系統故障。還配置有2個 RS485 接口和1個 SMBUS 接口，其中1個 RS485 接口作為主機可以將 SMBUS 協議轉換為 RS485 協議，另一個作為從機接口實現上位機通訊功能。
DXP240-003 顯示器實現整個電源系統的運行狀態指示，依據《礦用隔爆（兼本安）型鋰離子蓄電池電源安全技術要求》，采用2.4寸彩色 LCD 顯示屏，實時刷新，直觀準確。

所有單體電池參數：電壓，表面溫度，平衡狀態。
電池組的參數：電池組電壓、電池組電流、電池組能量。
各種報警信息：充電過壓、放電欠壓、充電過流，放電過流、輸出短路、超溫保護、充電保護失效、放電保護失效、能量不足、閉鎖開關等。
電池電量：以百分比顯示實時的電池電量。
電池閉鎖開關通斷顯示：閉鎖開關正常接通時，指示燈呈綠色。斷開后，指示燈呈紅色顯示。
配置有 RS485 接口和 SMBUS 接口，可以將 SMBUS 協議轉換為 RS485 協議，實現上位機通訊功能。

注：在電池組正常工作時顯示電池狀態信息，只有當某一種報警存在時才顯示報警信息。報警信息分為工作保護報警和故障保護報警。故障保護報警消失后不能自動復位。
